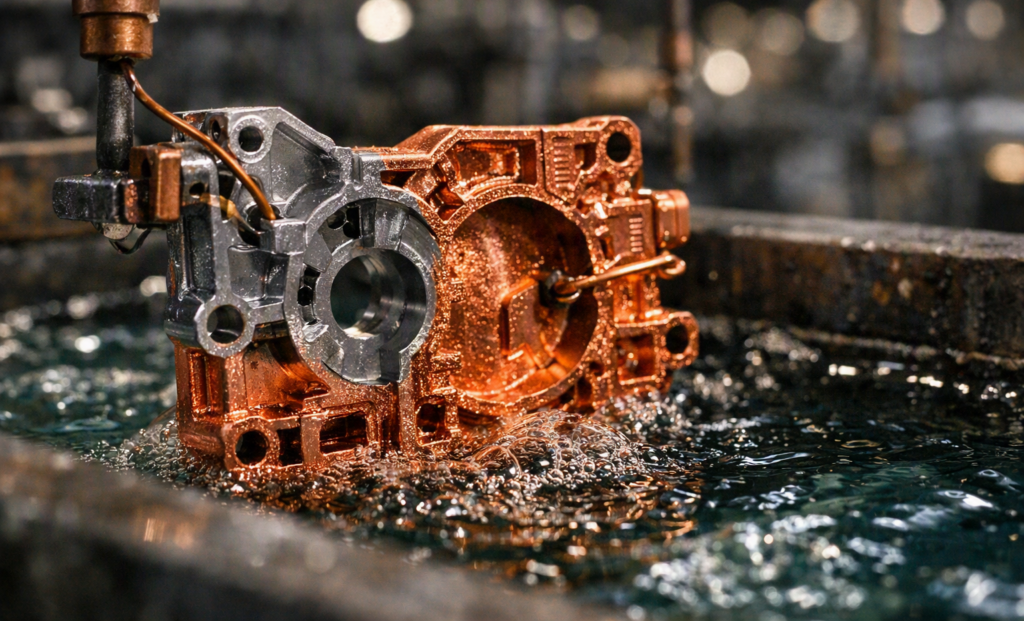

Гальваническое меднение деталей сложной формы: как избежать наплывов на кромках и непрокрытых участков в углублениях

Сложная геометрия детали изменяет распределение электрического поля: выступы получают больше металла, а глубокие полости — меньше. Поэтому один и тот же режим может привести к утолщению покрытия на кромках и недостаточной толщине в углублениях. Результат зависит от расположения анодов, подвеса, экранов, перемешивания электролита и выбранной плотности тока.

Гальваническое меднение деталей сложной формы — электрохимическое нанесение меди на детали с пазами, выступами и внутренними участками. Покрытие выравнивает поверхность, повышает электропроводность и служит основой для последующих слоев. Равномерность обеспечивают настройкой электрического поля, ориентацией детали, вспомогательными анодами и защитными экранами.

Почему медь нарастает на кромках деталей?

Причина, по которой медь нарастает на кромках, связана с распределением тока в гальванической ванне. На острых ребрах и выступах плотность тока выше, поэтому образуются наплывы меди на кромках деталей. В глубоких пазах и углублениях ток и обмен электролита слабее, из-за чего покрытие получается тоньше и менее равномерным.

Из-за чего возникает неравномерное меднение деталей сложной формы?

Неравномерное меднение деталей сложной формы появляется из-за сочетания электрических и технологических факторов. Утолщение на выступах, недостаточная толщина в пазах и локальные пропуски могут быть связаны с неправильным положением детали, характеристиками подвеса или особенностями циркуляции раствора.

На результат влияют:

• слишком высокая начальная плотность тока и малое расстояние до анода;
• задержка воздуха в углублениях и неправильная ориентация детали;
• недостаточное перемешивание и слабый доступ электролита к внутренним зонам.

Как выполняют распределение тока при меднении углублений?

Распределение тока при меднении углублений регулируют изменением положения детали, анодов и дополнительных элементов оснастки. Для глубоких зон применяют вспомогательные аноды, направляющие ток в труднодоступные области, а для защиты выступов используют экраны и токовые ограничители. Дополнительно используют ступенчатый запуск режима, перемещение детали и направленный поток электролита, после чего проверяют толщину покрытия в контрольных точках.

Когда применяется экранирование кромок при гальваническом меднении?

Экранирование кромок при гальваническом меднении снижает воздействие электрического поля на выступающие участки, уменьшает скорость роста меди на ребрах и при серийной обработке стабилизирует результат. Экран подбирают по форме детали, расстоянию до поверхности и требуемой толщине покрытия, а повторяемое положение изделий и одинаковые условия осаждения помогают сохранять равномерность покрытия от детали к детали.

Как проходит подготовка и нанесение медного покрытия?

Технологический маршрут выбирают по чертежу, материалу основы и требованиям к толщине слоя. Поверхность очищают и активируют, затем настраивают подвес, аноды и экраны с учетом геометрии детали. После нанесения меди контролируют режим осаждения и проверяют толщину покрытия на кромках, плоскостях и в углублениях.

Как предотвращают непрокрытые углубления при гальваническом меднении?

Непрокрытые углубления при гальваническом меднении возникают из-за скопления воздуха, недостаточной активации поверхности или слабого доступа тока и электролита. Для предотвращения дефектов изменяют положение детали, обеспечивают выход пузырей и улучшают циркуляцию раствора. Глубокие и закрытые полости заранее проверяют на технологическую доступность, поскольку одинаковая толщина покрытия внутри и снаружи возможна не всегда.

Чем отличается меднение углублений деталей сложной формы?

Меднение углублений деталей сложной формы требует равномерного доступа электролита и правильного распределения тока. Увеличение общего тока усиливает рост меди на кромках, поэтому применяют вспомогательные аноды, экраны, улучшенную циркуляцию раствора и ступенчатую настройку режима осаждения.

Когда рассматривают химическое никелирование?

Химическое никелирование применяют для равномерного покрытия деталей сложной формы, включая углубления и внутренние полости. Толщина слоя меньше зависит от распределения электрического поля, чем при гальваническом меднении. Технологию выбирают с учетом требований к коррозионной стойкости, износостойкости, электропроводности, толщине покрытия и совместимости с основным материалом.

Какие данные нужно согласовать перед обработкой?

Для выбора оснастки и режима необходимо согласовать материал основы, состояние поверхности, чертеж с пазами, радиусами и внутренними полостями, требуемую толщину покрытия в контрольных зонах, участки без покрытия, резьбы, посадочные поверхности, объем партии и назначение медного слоя. По этим данным определяют способ подвеса, расположение анодов и параметры контроля готового покрытия.

Какие дополнительные вопросы возникают при меднении деталей сложной формы?

Можно ли полностью исключить разницу толщины покрытия?
Нет. Для сложной геометрии всегда существует распределение толщины, но его можно удерживать в согласованных пределах.

Нужно ли скруглять острые кромки?
Если конструкция допускает, радиус снижает концентрацию тока и вероятность образования наплывов.

Можно ли меднить закрытую внутреннюю полость?
Только если обеспечены доступ раствора, выход воздуха и возможность промывки.

Почему важна одинаковая установка деталей в серии?
Положение относительно анодов влияет на электрическое поле и итоговое распределение толщины.

Как заказать меднение деталей сложной формы?

Закажите меднение деталей сложной формы в ООО «НПК ХРОМ». Для расчета технологии направьте чертеж, материал детали, требования к толщине покрытия и перечень контрольных зон. Специалисты оценят геометрию изделия, подберут схему подвеса, расположение анодов и экранов, после чего согласуют режим обработки и критерии приемки партии.
